Grue à flèche 1 tonne

La grue à flèche Kinocranes 1 tonne est conçue par des professionnels pour les usines de fabrication, les ateliers de maintenance et les chaînes de montage avec une demande de levage de 1 000 kg. Il offre une structure stable et un fonctionnement précis pour les tâches de levage répétitives, constituant ainsi une solution de manutention industrielle fiable.

Spécifications techniques

Capacité de charge et configuration de base

• Capacité nominale : 1 000 kg (1 tonne)
• Rayon de travail : standard 3 m à 8 m, maximum personnalisé jusqu'à 10 m selon le calcul structurel
• Hauteur de levage : entièrement configurable en fonction des-conditions de l'atelier sur site
• Classe de service : conforme à la norme ISO 4301, A2–A3 pour usage moyen pour un usage industriel

Norme de construction

• Matériau de la flèche principale : acier Q345B / ASTM A572 de qualité 50 adopté, haute résistance à la traction pour une utilisation à long-charges lourdes.
• Structure de la colonne : construction de colonne en acier épais, équipée d'une plaque de base extra renforcée pour garantir une installation solide.
• Type de rotation : rotation complète à 360 degrés pour les modèles montés sur pilier ; la version murale est livrée avec une rotation de travail de 180 degrés.
• Conception de la flèche : construite avec un profil de poutre en H-ou de poutre en I-pour garantir une portance solide et une rigidité structurelle.
• Finition de surface : revêtement en poudre époxy industriel pour une protection anti-corrosion et une longue durée de vie

Types de montage

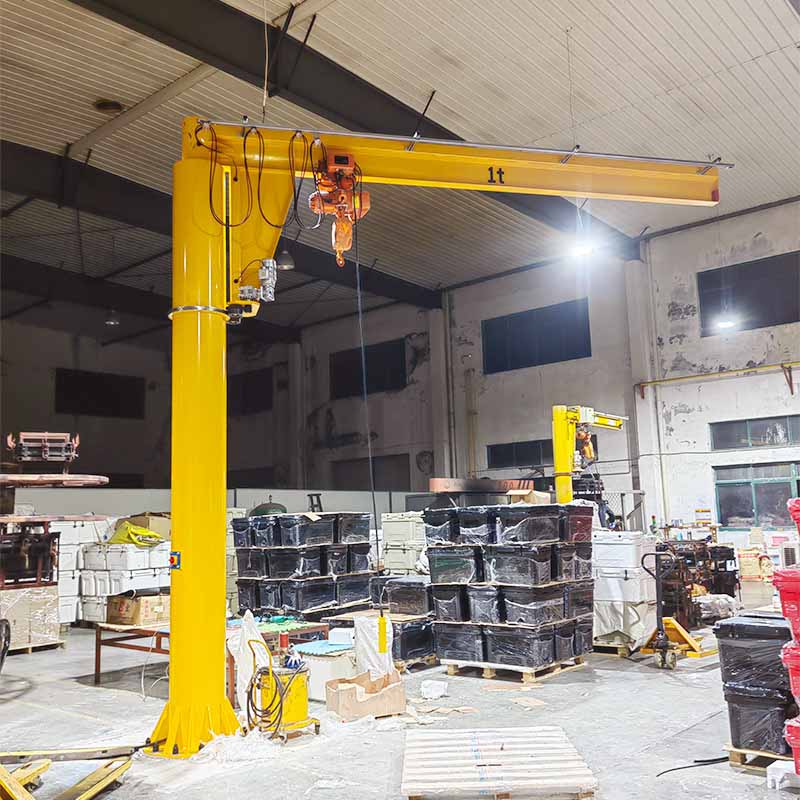

Pilier-Grue à flèche de 1 tonne montée sur pilier

La conception de colonnes autonomes-exige une fondation en béton armé. Il prend en charge une rotation complète à 360 degrés pour maximiser la couverture du poste de travail et la flexibilité de l'agencement. Fixé avec des boulons d'ancrage chimiques pour une installation stable sur des dalles de béton.

-Grue à flèche murale de 1 tonne

Conception peu encombrante-montée directement sur les colonnes ou les murs structurels du bâtiment. La rotation est limitée à 180 degrés, parfaitement adaptée aux usines avec un espace au sol limité et un support structurel disponible.

Compatibilité des palans

Notre potence d'une tonne prend en charge plusieurs sélections de palans pour s'adapter à différentes conditions de travail sur site :

• Palan électrique à chaîne : capacité de charge de 1 tonne, disponible avec régulation de vitesse. Vitesse de levage 4 à 8 m/min à vitesse unique, 2 à 8 m/min à double vitesse pour une manipulation précise.
• Palan manuel à chaîne : parfait pour les emplacements sans-électricité, choix économique pour les applications de levage légères peu fréquentes.
• Palan à câble métallique : adapté à une hauteur de levage supérieure à 5 m, vitesse de travail élevée jusqu'à 12 m/min.

Palan électrique à chaîne

Palan à chaîne manuel

Palan à câble métallique

Applications industrielles

Fabrication et usinage :Idéal pour les ateliers CNC, les lignes d'assemblage et les baies de fabrication. Largement utilisé dans le déplacement de matières premières, le montage de composants et le transit de produits finis.

Industrie automobile :Adapté à l'assemblage de moteurs, à la transmission et à la manipulation de pièces de châssis. Sa capacité de . 1 tonnes répond parfaitement à la plupart des demandes de levage de sous-ensembles automobiles.

Fabrication de métaux :Idéal pour la disposition des plaques d'acier, le transfert d'assemblages soudés et l'installation de gabarits à l'intérieur des zones de soudage et de fabrication.

Entrepôt et logistique :Applicable au tri des commandes, à la manutention des palettes et aux travaux d'inventaire de routine dans les entrepôts de logistique et de distribution.

Atelier d'entretien :Parfait pour la révision des équipements, le remplacement des pièces de rechange et la disposition des outils lors de la maintenance quotidienne en usine.

Exigences d'installation

Norme de fondation (pilier-monté)

• Résistance à la compression du béton : min 25 MPa (3 625 psi)
• Épaisseur de la dalle de plancher : min 200 mm (8 pouces) pour une installation standard
• Renforcement des fondations : le renforcement en treillis d'acier est obligatoire
• Boulon d'ancrage : boulon d'ancrage chimique M16 / M20, profondeur d'encastrement 150–200 mm

Exigence structurelle (montage mural-)

• La capacité de charge des colonnes du bâtiment doit être vérifiée par analyse structurelle
• Support de montage : Conception en acier lourd avec facteur de sécurité supérieur ou égal à 1,5
• Fixations : boulons à haute résistance de grade 8,8-avec installation au couple standard

Avantages opérationnels

• Conception à faible hauteur libre: Le profil optimisé de la flèche exploite pleinement la hauteur verticale limitée à l'intérieur des ateliers.
• Rotation fluide: La structure de roulement de précision réduit la résistance à la rotation, permettant une manipulation facile de charges de 1 000 kg.
• Option environnement extérieur et corrosif :Nous proposons des pièces-galvanisées à chaud et une finition en peinture époxy personnalisée, bien adaptées aux expositions extérieures et aux chantiers corrosifs.
• Conformité mondiale en matière de sécurité :Toutes les unités sont conformes aux réglementations FEM, DIN et ISO et sont certifiées CE pour soutenir les ventes et le déploiement sur les marchés européens et internationaux.

Tableau des paramètres techniques

FAQ

Q : Quelle est la différence entre une grue à flèche de 1 tonne et une grue à flèche de 2 tonnes ?

R : La principale lacune réside dans la capacité de levage. Les modèles d'une-tonne supportent jusqu'à 1 000 kg, et les unités de deux-tonnes supportent 2 000 kg. La version 1T nécessite des fondations de sol plus simples et moins de renforcement structurel, ce qui est plus économique-pour les travaux quotidiens de moins de 1 000 kg.

Q : Une grue à flèche de 1 tonne peut-elle être installée sur un sol en béton existant ?

R : Cela n'est possible que si le sol en béton répond aux exigences structurelles. Besoin d'une-vérification sur site de l'épaisseur des dalles, de la résistance du béton et de la disposition des barres d'armature. Normalement, épaisseur du sol supérieure ou égale à 200 mm et résistance supérieure ou égale à 25 MPa. Un renfort ou une base séparée est nécessaire si le sol ne répond pas à la norme.

Q : Quelle est la portée maximale d’une grue à flèche de 1 tonne ?

R : La longueur standard de la flèche est de 3 m à 8 m. Une longueur personnalisée jusqu'à 10 m est disponible après calcul structurel. Une flèche plus longue doit réussir le test de stabilité sous une charge complète de 1 000 kg.

Q : Quelle alimentation est nécessaire pour le palan électrique ?

R : L'alimentation électrique typique est triphasée 380 V/415 V 50 Hz. Nous proposons des versions 460 V 60 Hz pour les marchés nord-américains. Une alimentation monophasée 220 V/240 V peut être choisie pour les applications à charge légère. Une protection contre les surcharges, des interrupteurs d'isolement et une mise à la terre fiable sont requis pour le câblage sur site. La puissance de sortie du palan varie entre 2,5 kW et 4 kW selon les modèles.

Q : De quel entretien une grue à flèche de 1 tonne a-t-elle besoin ?

R : Gardez régulièrement les roulements et les composants mobiles bien lubrifiés. Inspectez l'usure des chaînes de levage ou des câbles métalliques, vérifiez la fixation des boulons et testez régulièrement les équipements de sécurité. Entretenez le moteur électrique et le frein conformément aux directives du produit. Une inspection professionnelle trimestrielle est recommandée pour un fonctionnement sûr.

Q : Une installation extérieure est-elle disponible ?

R : Oui. La version extérieure adopte des pièces galvanisées ou en acier inoxydable, un boîtier électrique résistant aux intempéries et un revêtement anti-corrosion. La charge de vent sera calculée lors de la conception structurelle. Veuillez contacter notre équipe d’ingénierie pour une solution extérieure personnalisée.

Q : Montage sur colonne-montage sur mur-, lequel choisir ?

R : Le type monté sur pilier-offre une rotation libre à 360 degrés et une disposition indépendante sans dépendre de la structure du bâtiment. Le type mural-économise de l'espace au sol avec une rotation de 180 degrés uniquement. La sélection dépend de la disposition de l'atelier, de l'état structurel et des exigences de couverture de travail.

Pourquoi choisir Kinocranes

La grue à flèche Kinocranes de 1 tonne est fabriquée selon des normes de qualité internationales strictes. Tous les équipements sont soumis à des tests à pleine charge et à une inspection des performances avant la livraison. Nous sommes certifiés ISO 9001 pour un contrôle qualité stable.

• Capacité d'exportation mondiale avec documents d'exportation complets, modalités d'expédition et service après-vente-à l'étranger.
• Entièrement conforme aux certifications ISO, FEM, DIN et CE pour un accès au marché mondial.
• Service d'ingénierie personnalisé pour une taille non standard, un environnement spécial et une intégration de manutention automatisée.

Contactez notre équipe d’ingénierie commerciale pour une consultation technique, un devis et une solution personnalisée.
