Pour ceux qui travaillent dans des environnements d'ateliers d'usinage industriels,grues à flèchesont largement identifiables comme des flèches en acier fixées à des colonnes structurelles, utilisées pour positionner des pièces lourdes sur des tours et autres machines de traitement.
Il s'agit de l'une des solutions de levage les plus simples et les plus couramment déployées sur les sites industriels. Malgré cela, de nombreux acheteurs ont encore du mal à distinguer ses avantages pratiques des autres types de grues ou à sélectionner la configuration optimale pour leurs besoins opérationnels.
Ce guide couvre les éléments essentiels, notamment les principes de travail, les classifications principales, les scénarios d'application typiques et les considérations critiques en matière d'approvisionnement.
Comment ça marche
Une grue à flèche comporte trois composants mobiles principaux. La flèche, un bras structurel horizontal, tourne autour d'un point de pivotement fixe. Une unité de levage se déplace le long de la flèche pour effectuer le levage et l'abaissement de la charge. Le chariot de levage se déplace sur toute la longueur de la flèche pour offrir une portée opérationnelle étendue.
Combinés, ces éléments créent une zone de couverture de travail semi-circulaire ou circulaire, déterminée par la configuration de montage. Les opérateurs peuvent positionner les charges avec précision dans cet arc de rotation sans déplacer la base de la grue.Le principal avantage réside dans les opérations de levage localisées et répétitives sans les coûts d’infrastructure importants associés aux systèmes de ponts roulants.

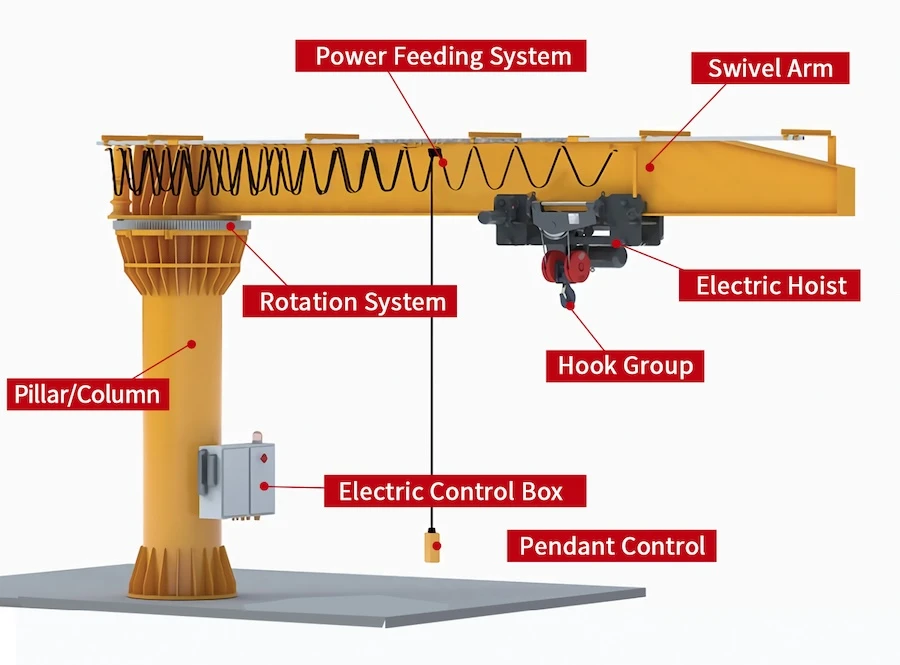

Composants clés
- Mât ou colonne :La structure porteuse verticale. Les unités autoportantes utilisent un poteau en acier ancré à une base en béton armé. Les versions murales-utilisent les structures de bâtiment existantes pour le support.
- Boom:Le bras de commande horizontal. Sa longueur définit un rayon opérationnel, allant généralement de 2 à 8 mètres. Les profils de poutre courants incluent une poutre en I-, un rail fermé et une section en caisson.
- Hisser:Les palans électriques à chaîne conviennent aux charges allant jusqu'à environ 5 tonnes. Les palans à câble sont destinés à des applications-à usage intensif. Les palans manuels à chaîne restentune solution viablepour les opérations légères-et les emplacements sans alimentation électrique.
- Roulement d'orientation :Le pivot rotatif permettant le mouvement de la flèche. Les roulements à rouleaux ou les couronnes d'orientation sont sélectionnés en fonction de la classification de charge.
Ces quatre composantes dominent les décisions d’achat. Les systèmes de contrôle (suspension, télécommande radio ou push-pull manuel) et les conceptions de chariots sont des sélections secondaires déterminées par la configuration principale.
Types et quand les utiliser

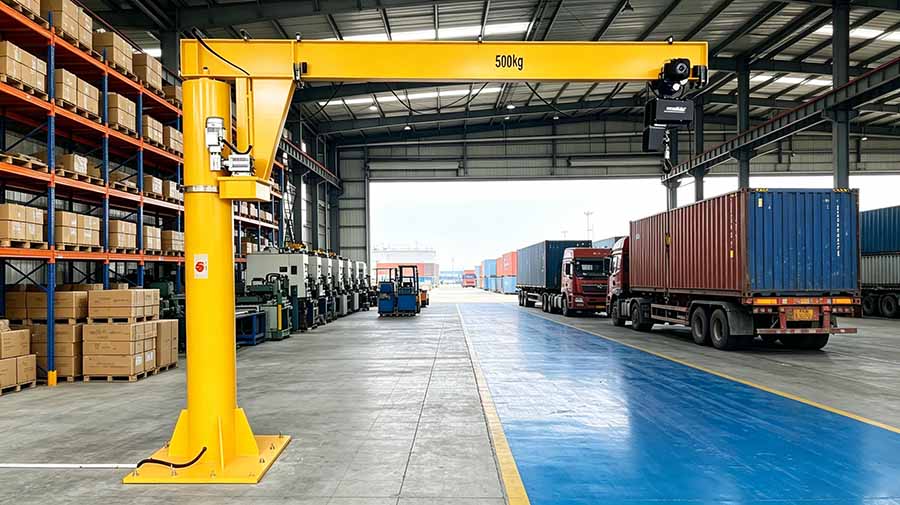

Grue à flèche autoportante
Cette conception intègre une colonne en acier montée sur une fondation en béton, avec une flèche capable d'une rotation complète à 360 degrés. Il constitue la solution standard pour les installations disposant d'un espace au sol disponible et nécessitant une couverture maximale autour du mât. La capacité typique atteint jusqu'à 10 tonnes, avec une longueur maximale de flèche de 8 mètres.
Une considération majeure concerne les exigences des fondations :Une base en béton armé, structurellement conçue pour résister aux moments de renversement sous pleine charge, peut représenter 20 à 30 pour cent des coûts totaux d'installation. Les conditions du sol sur-site sont critiques ; une faible capacité portante nécessite des structures de fondation plus grandes et plus coûteuses-.
Idéal pour : les ateliers d'usinage, les quais de chargement, les cours de stockage extérieures et les zones d'assemblage nécessitant une rotation omnidirectionnelle des charges.
Grue à flèche murale-
L'unité est boulonnée directement aux murs existants ou aux colonnes du bâtiment, ne nécessitant aucune empreinte au sol ni construction de fondations. La couverture de rotation est limitée à environ 200 degrés, ce qui est suffisant pour la plupart des postes de travail intérieurs adjacents aux structures du bâtiment.
La structure du bâtiment existant doit supporter les charges opérationnelles. Avant l'installation, une vérification structurelle est obligatoire pour confirmer que le mur ou la colonne peut résister à des charges statiques et dynamiques combinées. La capacité nominale, la longueur de la flèche et la hauteur de montage influencent toutes les exigences structurelles. La capacité standard est généralement limitée à 5 tonnes avec une flèche de 6 mètres.
Idéal pour : les ateliers encombrés, les baies de fabrication avec un espace au sol limité et les postes de travail disposés le long des murs structurels.
Mur-Grue à flèche mobile
Construit autour d'un cadre mural, ce type de grue se déplace le long de rails de roulement fixes installés au mur. Elle combine la rotation de la flèche avec un mouvement de déplacement horizontal pour créer une zone de travail rectangulaire, contrairement à la plage semi-circulaire limitée des grues à flèche fixe standard. Cette conception fonctionne bien pour les longues rangées de machines de production qu’une flèche stationnaire ordinaire ne peut pas couvrir entièrement.
La longueur des pistes peut dépasser 20 mètres. Le système de piste nécessite une intégration structurelle avec les colonnes du bâtiment, ce qui le rend particulièrement adapté aux nouvelles constructions ou aux rénovations majeures où le support structurel est planifié à l'avance.
Idéal pour : les longues chaînes d'assemblage, les rangées de machines CNC et les bâtiments industriels-de largeur étroite.
Grue à flèche articulée
Doté d'une flèche en deux -sections avec une articulation articulée, le bras extérieur peut se replier vers l'intérieur. Cette conception permet le positionnement de la charge autour des colonnes, des canalisations et des obstacles qui entravent le fonctionnement de la flèche droite-. Les limites de conception incluent une capacité maximale typique de 2 tonnes et un rayon de travail restreint de 3 à 5 mètres.
Idéal pour : les installations avec des aménagements obstrués, des coins opérationnels étroits et des interférences structurelles aériennes.
Grue à flèche portative
Monté sur roulettes ou sur passages de chariot élévateur pour le déplacement entre les postes de travail. Une base de contrepoids remplace les exigences de fondation fixe. Conçu pour des capacités de charge légères allant de 500 kg à 2 tonnes avec une flèche courte. Non destiné à un fonctionnement cyclique continu.
Idéal pour : les services de maintenance, les tâches de levage temporaires et les sites dont les positions de levage changent fréquemment.
Applications courantes
Les grues à flèche sont largement déployées sur les sites industriels présentant des demandes de levage répétitives. Les ateliers d'usinage les utilisent pour charger des tours, des fraiseuses et des meuleuses. Les installations de fabrication utilisent des unités murales-montées le long des murs des baies pour positionner les plaques d'acier et les profilés structurels. Les quais de chargement adoptent des modèles autonomes pour le transfert de marchandises entre les véhicules et les zones de transit. Les chantiers navals déploient des unités autonomes-pour charges lourdes dans les cales sèches. Les chantiers de construction utilisent des unités portables pour la manutention temporaire des matériaux.
Tous les scénarios d'application partagent des caractéristiques communes : des spécifications de charge prévisibles, des zones de travail définies et des exigences opérationnelles qui rendent les systèmes de ponts roulants complets inutilement complexes et coûteux.
Critères de sélection
- Capacité:Spécifiez une capacité nominale de 15 à 25 pour cent supérieure à la charge maximale prévue. Cette allocation d'ingénierie s'adapte aux forces dynamiques générées lors de l'accélération et du mouvement de rotation. Un fonctionnement continu proche de la limite nominale maximale accélère l'usure des composants et réduit la durée de vie.
- Longueur de flèche :Mesurez la distance entre le centre du pivot et le point de placement de charge le plus éloigné. Un léger surdimensionnement de la portée de la flèche est plus rentable-que des modifications structurelles ultérieures.
- Rotation:Une rotation complète à 360 degrés n’apporte pas toujours une valeur pratique. Pour les zones de travail adjacentes aux murs, un angle de 200 degrés répond généralement aux besoins opérationnels. Spécifier un modèle autonome uniquement pour une capacité de rotation complète qui reste inutilisée entraîne une utilisation inefficace de l'espace au sol et des dépenses de fondation inutiles.
- Montage:La capacité structurelle du mur ou de la colonne détermine la faisabilité d'une installation murale-. Les aménagements ouverts favorisent les configurations autoportantes. Les installations longues et étroites dotées de murs structurels appropriés sont idéales pour les conceptions de murs mobiles.
- Environnement:Les installations extérieures nécessitent des finitions-résistantes à la corrosion et des composants de roulement étanches. Les environnements de fabrication alimentaire et pharmaceutique peuvent exiger une construction en acier inoxydable et des pièces lavables-. Les zones dangereuses d'explosion-exigent des palans et des systèmes de contrôle certifiés ATEX-.
- Cycle de service :Les normes FEM classent les grues depuis une utilisation intermittente légère jusqu'à un service continu intensif. Sous-spécifier la classe de service est une erreur de conception fréquente. Une grue conçue pour 20 cycles de levage quotidiens ne peut pas supporter 200 cycles par jour, ce qui entraîne une détérioration prématurée des roulements et une panne du moteur.
Notes de sécurité
Inspectez la chaîne ou le câble métallique avant chaque quart de travail. Vérifiez les loquets du crochet, les performances des freins du palan et l'alignement du chariot. Effectuez des tests annuels à pleine charge à la capacité nominale et conservez des dossiers d'inspection complets, tandis que la lubrification des roulements d'orientation et des roues de chariot strictement selon les directives du fabricant -, une surlubrification et une sous-lubrification auront un impact négatif sur les performances à long terme.
Les opérateurs ne doivent jamais dépasser la capacité de travail nominale de la grue ; la surcharge peut ne pas déclencher de dommages immédiats mais affaiblit lentement les composants structurels, augmentant les risques de défaillance potentiels même sous des charges futures plus légères.
Tout le personnel du site doit recevoir une formation opérationnelle spécifique au modèle plutôt qu'une instruction générique sur la grue, avec une compréhension complète des limites de rayon de pivotement, des fonctionnalités de commande et des mesures d'arrêt d'urgence dédiées pour chaque unité installée.
Conclusion
Par rapport aux ponts roulants, les grues à flèche offrent des performances de levage ciblées à un coût global inférieur et avec une conception mécanique plus simple. Quatre facteurs clés déterminent le bon modèle : le style de montage, la capacité de charge maximale, la longueur de flèche nécessaire et la fréquence d'utilisation quotidienne régulière. Une définition claire de ces paramètres de base rend la configuration technique beaucoup plus simple.
Chez Kinocranes, nous produisons des potences de plusieurs types, notamment des modèles autoportants, muraux, mobiles, articulés et portables. Toutes les unités sont conformes aux normes ISO et CE, avec des capacités de travail allant de 500 kg à 10 tonnes.
