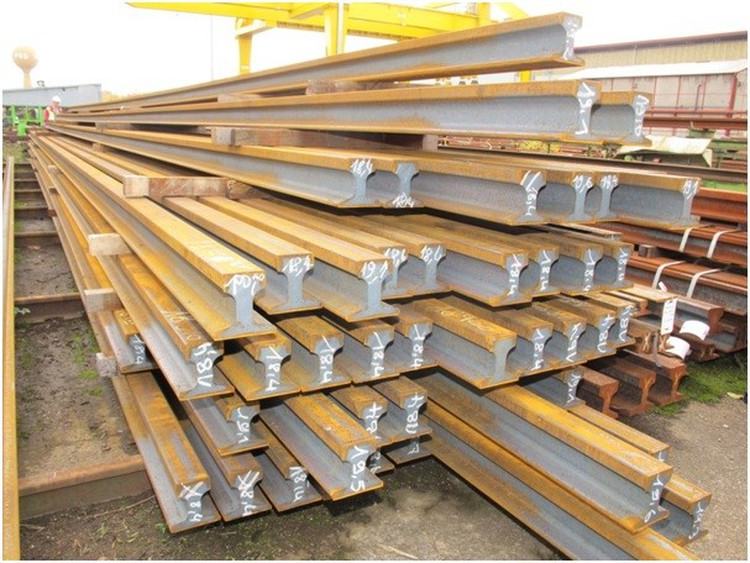

1. Rail : la partie supérieure est de forme convexe et la partie inférieure est une plaque plate d'une certaine largeur pour augmenter la surface de contact avec la fondation. Il est actuellement largement utilisé ; les spécifications sont généralement Q120, Q160, Q235, etc.
2. Acier canalisé : la capacité de charge n'est pas aussi bonne que celle des rails et des poutres en I, et les spécifications sont généralement C, U, etc.
3. Poutre en I : elle présente une résistance élevée à la flexion et à la torsion. Les spécifications des poutres en I sont généralement IPE, INP, IPB, etc.
LeinstallationLes voies des chariots de ponts roulants doivent être conformes aux normes suivantes :
1. L'écart d'élévation relatif des deux pistes est<10mm, measured with a level.
2. Inclinaison longitudinale de la piste 1/1500.
3. L'écart de hauteur au niveau du joint de voie est<1mm. Use a steel ruler and feeler gauge to measure.
4. Le joint de piste est mal aligné à gauche et à droite, et l'écart est<1mm. Use a steel ruler and feeler gauge to measure.
5. Les joints de deux rails parallèles sont incorrects. L'ouverture est supérieure ou égale à 500 mm. Utilisez un mètre ruban en acier pour mesurer.
6. Track span deviation S≤10m, △S=±3mm; S>10 m, △ S=± [3+0,25 (S -10)] mm, maximum Inférieur ou égal à 15 mm, mesuré à la même hauteur, sur le côté extérieur d'un côté du rail de guidage, la distance du côté extérieur du rail de guidage de l'autre côté, mesurée trois fois et moyennée.
7. L'écartement des joints de rail est généralement de 1-2 mm ; dans les régions où la différence de température est de 20 degrés ou lors d'une installation en hiver, il est de 4-6 mm. Utilisez une jauge d'épaisseur pour mesurer le joint direct ou le joint à angle de 45 degrés.
8. Torsion inférieure ou égale à 1,5 mm.
9. Écart de courbure de la voie Inférieur ou égal à 3 mm.
10. L'écart entre l'axe médian réel de la voie et l'axe médian réel de la poutre est inférieur ou égal à 10 mm et inférieur à 50 % de l'épaisseur de l'âme de la poutre. Utilisez un mètre ruban en acier pour mesurer.
11. La quantité d'usure sur la surface supérieure et le côté du rail (un côté) Inférieur ou égal à 3 mm.
12. Lorsque de petites fissures transversales apparaissent dans la voie, utilisez des éclisses pour les relier. Il y a généralement 4-6 boulons de connexion d'éclisses. Les fissures longitudinales et obliques seront éliminées.
